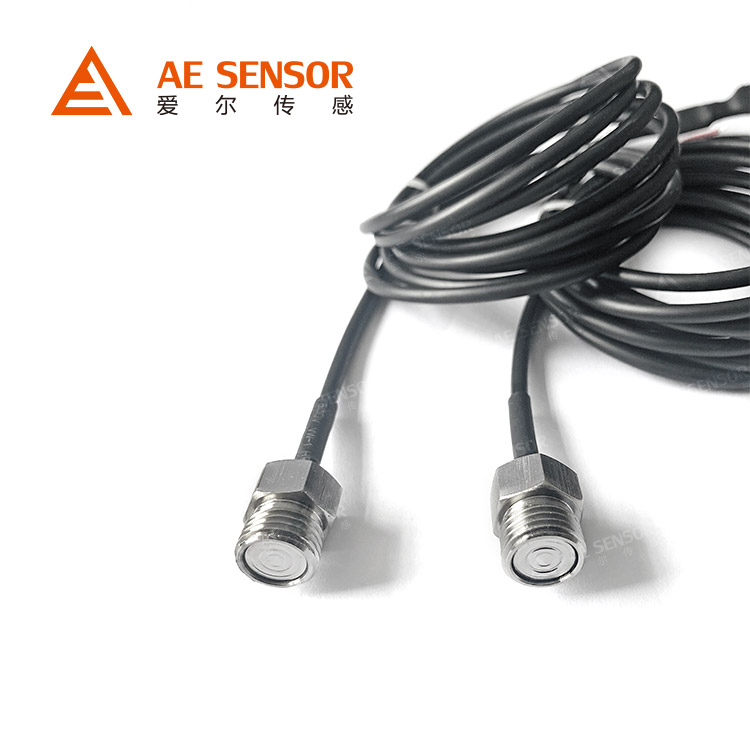

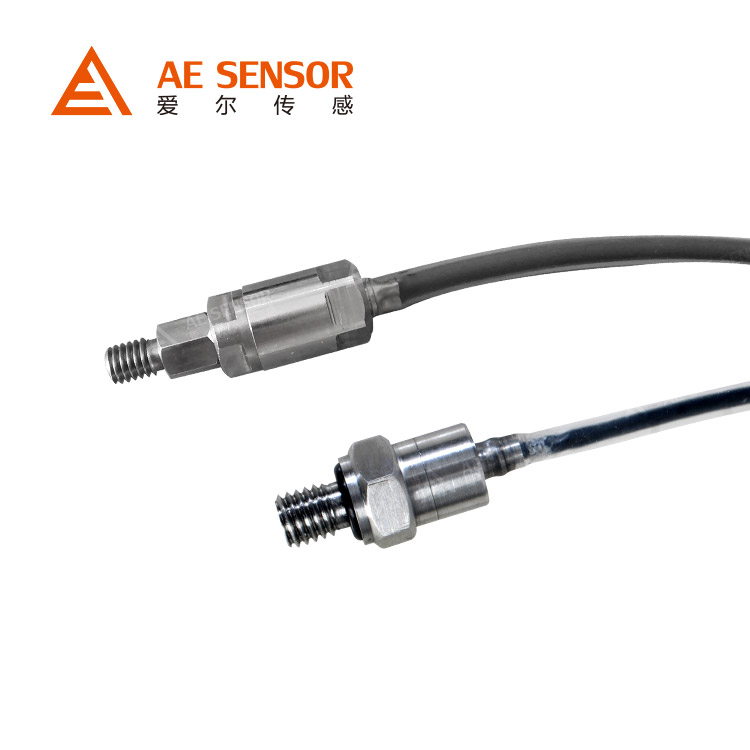

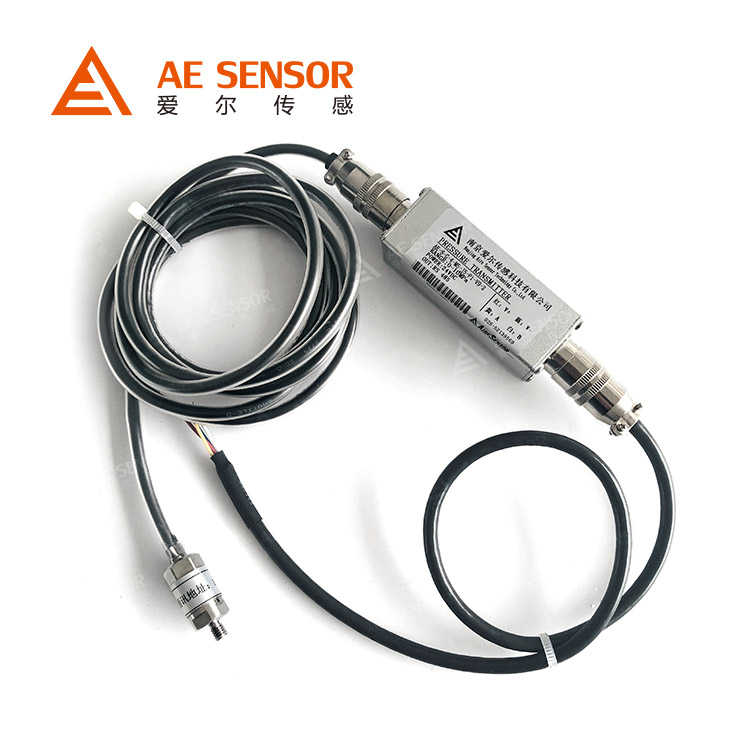

在工業應用中：很多場合需要測壓元件盡量小，并且測量介質管道很小，需要產品盡可能小，一些場合例如點膠機的膠體壓力測量，不光要小，還需要特殊的平膜結構；在實驗研究中：如水利水電模型試驗研究、飛行器及潛水設備實驗、水輪機及生物醫學應用等許多研究中出于對安放位置局限，會對傳感器的外形尺寸有微小化的苛刻要求；AE-WS系列微小型壓力變送器為這些應用特殊開發研制，標準信號輸出的變送器因受傳感器本體體積尺寸限制而采用分體式設計。

產品特點

產品應用

性能參數

性能規格
壓力類型	表壓、絕壓、負壓
測量范圍	-100KPa~1MPa...40MPa
長期穩定性	典型：±0.1%FS	最大：±0.2%FS/年
綜合精度	≤±0.25%FS、 0.5%FS； （綜合精度包括：線性+重復性+遲滯）
過載壓力	2倍滿量程壓力 (其中10MPa的產品過壓為1.5倍滿量程壓力)
環境溫度	-20 ... + 85°C
介質溫度	-40 ... +85°C
振動影響	≤±0.01%FS(X、Y、Z軸，200Hz/g)
變送器頻響	0~5KHz
零點溫度漂移	典型：±0.02%FS/℃	最大：±0.05%FS/℃
靈敏度溫度漂移	±0.02%FS/℃	最大：±0.05%FS/℃
負載電阻	≤(U-12)/0.02Ω
分辨率	理論上無限小、通常1/100000

功能規格
測量介質	與316不銹鋼兼容的氣體或液體
供電電源	變送器供電：9~32VDC（一般24VDC）
傳感器供電	恒流：1mA~4mA;恒壓：5VDC~24VDC
信號輸出	模擬量：4~20mA、1~5 V DC、0~10VDC、 0~5V DC
傳感器輸出	1.5mV~15mV/V
絕緣電阻	100MΩ,500VDC
電氣保護	反極性保護 抗電磁干擾

物理規格
觸液材質	316L 不銹鋼
外殼材質	304不銹鋼
過程連接	M5*0.8螺紋、G1/4螺紋、其它螺紋可依據客戶要求設計
電器連接	外接放大電路，防護等級IP65
重量	0.3KG

選型指南

產品名稱
AE-WS	微型壓力變送器
	壓力類型
	G	表壓				C	復合壓
		測量范圍
		詳見量程范圍代碼表
			過程連接
			M1	M5×0.8		M2	G1/4
			M3	特殊定制
				連接方式
				J1	分體式直出線
					供電電源
					P1	9-36V(一般DC 24V)
						信號輸出
						V1	1-5V	V4	4-20mA
						V2	0-10V	V5	0-5V
						V6	數字通訊(HART RS485)
							精度等級
							1	±0.1%FS
							2	±0.25%FS
							3	±0.5%FS
								附加功能
								A	一體現場顯示表頭
								G	壓力過載
								S	抗震性能
								Y	客戶定制
								C	標定數據
AE-WS         -         G         -         3         -         M1        -         J1        -        P1         -         V1         -         1          -          C1725          選型舉例

說明：可能存在無法對應的產品選型，具體請登錄公司網站www.trldfpm.cn或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓		A-絕壓		L-負壓		C-復合壓
代碼	量程	代碼	量程	代碼	量程	代碼	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100MPa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	0...-100Kpa	13	-100Kpa...20Kpa
99	客戶定制

選型提示
