凡是較大規模的工程,無論是飛機、艦船,還是大廈、橋梁,通常在正式施工或制造之前都要做個與實物按一定比例縮小了的模型,以考查研究工程設計的正確性與合理性,發現并解決一些設計中難以考慮到的問題,從而避免不應有的損失與浪費, 水電站或水庫的大壩建設工程浩大、耗資甚巨,當然更不例外,要先做模型試驗。水工模型試驗就是有關這方面專業的一門科學,其研究目的是通過試驗手段來尋求水工建筑物最佳的布置方案,驗證工程設計的正確性和合理性。

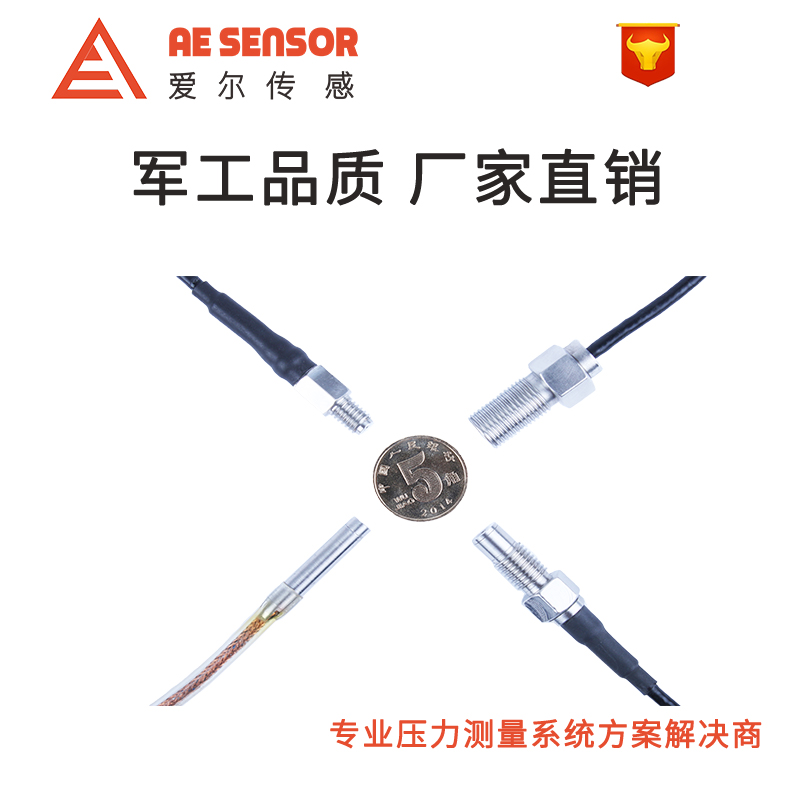

南京愛爾傳感科技有限公司生產的AE-S微型壓力傳感器/變送器就是專門為水工縮模試驗而研制的。
出于對被測流場、安放位置或動態頻響的要求，必須原位測壓時，常常對傳感器的外形尺寸的微型化有較為苛刻的要求，以及在不干擾流場狀態情況下，復現脈動流場的變化規律。AE-S壓力傳感器與變送器正是為以上工況要求而設計，該系列產品采用進口壓力傳感器硅疊硅技術、高精度集成壓阻力敏元件、利用先進的微型化制作與封裝工藝，進行了精致巧妙的微型封裝，使其體積小，結構緊湊，重量輕，堅固耐用，且具有優良的動靜態特性。
AE-S微型壓力變送器在水工模型試驗中的應用
1、愛爾傳感AE-S微型壓力傳感器/變送器的產品特點
◇ 量程范圍廣，從-100KPa～0～10KPa...6MPa...40MPa...60MPa間任意量程
◇ 體積小，高頻動態響應
◇ 動態壓力傳感器,微型壓力傳感器最小直徑為2.54mm，長度為3.77mm
◇ 精度高，最高可定制做到0.1%FS
◇ 溫度范圍寬，從低溫-40℃到高溫+120℃（特殊可到+175℃）
◇ 長期穩定性好，耐各種惡劣環境
◇ 固有頻率高：20KHz～2MHz
◇ 根據客戶要求可特殊定制
2、愛爾傳感AE-S微型壓力傳感器/變送器選型指南
壓力類型 表壓 -G、絕壓 -A、負壓 -L
測量范圍 0~X KPa、 0~X MPa、 0~X壓力單位
項目 代碼 參數
頻響范圍 H1 0~1KHz~3KHz
H2 0~10KHz~20KHz
H3 0~100KHz~200KHz
綜合精度 1 ±0.25%FS
2 ±0.5%FS
信號輸出 E 4~20mA
V1 0~5VDC
V2 0~10VDC
外型尺寸 W1 Φ4mm
W2 Φ5mm
W3 M6
W4 M8
W5 M10
W6 M12
電氣連接 T5 直出線
選型舉例： AE-S-G-(0-1MPa)-H1-2-E-W2-T5
